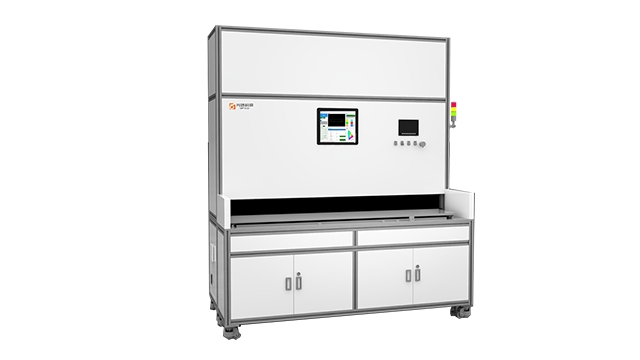

RGB-GSA1000氛圍燈模組光色檢測校準系統適用于汽車行業的內外飾燈的RGB LED模組項目，方便生產制造型企業的幾個階段的應用： 1、承接新項目過程，在研發調試階段對產品的全目標色驗證； 2、車輛大批量投產前，爬坡階段的生產交付檢測校準； 3、已有批量化產線企業，對分揀下來的不良品，分板后進行維修重新檢測校準； 適用于LED模組（含氛圍燈）在生產階段進行多種顏色測量校準和復測，可以快速檢測LED模組/單顆LED的色度、光通量。通過調光算法校準RGB，校準不同Bin的LED，消除其差異。復測基準色及混色，計算色差，可以實現任意多的混色復測。GSF1000氛圍燈總成檢測系統具備檢測亮暗斑、均勻性等光學缺陷功能。氛圍燈EOL光學檢測設備方案

同一體系基準下的高精度控制，意味著為設計與管控中的光色的匹配、標準化交流的顏色語言提供堅實的技術基礎。在實際的應用過程中，還會面臨需要重新定義目標色的難點。由設計端給定目標色，模組供應商進行光學調校，上游廠商進行總成組裝（如組合不同的深色、淺色皮革、木紋等）后，會引入新的顏色變化，這就要求模組目標色匹配其裝配材料進行目標色的重新定義。通常的解決方案是進行顏色比例的逐一調試，而依托于高精度的校準策略，光色科技GSS1000實驗室在以往的顏色表示體系中，通常會采用材料領域中通常使用HSI色彩模型，RGB色彩模型，CMYK色彩模型，在通用照明領域中通常采用色溫（CCT）作為交流語言。RGB標準均勻面光源在覆蓋光學材料后，依舊能夠高精度自糾正到既定的設計光色效果。汽車迎賓燈光色校準檢測設備方案氛圍燈模組光色檢測校準系統軟件支持一鍵配置多色測試參數，實現任意多的目標色自動化，減少人工誤差。

光色科技光學課堂小知識： 青銅級別的校準算法：這種校準算法校準的LED燈珠通常在白光區域的色坐標偏差會來到±0.02，加入光導組件后色坐標偏差會達到±0.022~±0.024。 鉆石級別的校準算法：通常這種算法糾正過的LED燈珠在白光區域色坐標偏差可以達到±0.01，加入光導組件后色坐標通常落在±0.012~±0.014的范圍內。 高級的算法：基于對PCBA特性進行大量分析后產生的動態算法，這種算法能夠?qū)崿F(xiàn)較高的校準精度，能夠達到LED燈珠校準后白光區域色坐標偏差達到±0.005，加入光導組件后色坐標偏差仍然在±0.007~±0.009之間小于±0.01。

鑒于LED 模組（含氛圍燈）在研發環節，存在著對LED 所發出的多種顏色需進行快速測量校準以及復測的需求，尤其是面對大尺寸、一驅多PCBA模組及拼版模組產品，我們特此推出了GSA3000 LED模組光色檢測校準系統。該系統適用于RGB燈模組光色檢測領域企業的不同應用： 1、質量管控部門過程質量抽樣檢測； 2、研發部門的Demo光色準確度算法驗證； 3、Tier1/Tier2總成件組裝前的來料檢驗； 4、主機廠對不同LED模組供應商顏色統一質量要求溯源； 此系統的應用，有助于迅速提升專業水準并對團隊進行光學技術培訓，能夠有效加快產品迭代研發進程。GSA2000LED模組光色檢測校準系統遵循國際計量體系，確保測量數據與全球計量機構數據一致性，實現國際互認。

GSS1000智能光源色卡專門針對光源色設計和色彩管理，有效彌補了傳統色卡的不足，適用于汽車發光部件行業全產業鏈的企業，具體應用如下： 1、主機廠CMF設計部門：可用色卡快速定義氛圍燈及顯示屏顏色，量化發光件的視覺感知參數，實現任意目標色的準確顯示，確保色彩信息準確傳遞至供應商和下游部門； 2、工程部門：可用色卡在工程實驗中進行即時顏色對比，加速氛圍燈設計的實現，減少調試返工； 3、質量部門：輸入顏色信息后，可用色卡顯示實際顏色，抽檢供應商產品，實施質量控制； 4、Tier1/Tier2：根據主機廠需求選色、比對、打樣和生產，同時與主機廠設計部、工程部保持實時溝通； 5、電子件廠/LED封裝廠：對來料進行質量控制，確保產品符合主機廠目標色。并按照主機廠的目標色，對PCBA板上的LED光源進行校準，解決二次光學元件批次不一致造成的影響；LED模組光色檢測校準系統采用Φ300(4π)積分球，適應多種規格的PCBA單板，滿足研發測試需求。氛圍燈EOL光學檢測設備方案

GSS1000智能光源色卡定制化燈珠，色域范圍廣，滿足大部分主機廠對顏色的要求。氛圍燈EOL光學檢測設備方案

光色科技光學課堂小知識 汽車內飾氛圍燈通常使用RGB LED光源，以三原色（R=紅色、G=綠色、B=藍色）共同交集成像，通過疊加不同光色產生新的顏色，從而達到豐富多彩的顏色變換效果。 車燈的光色定義采用CIE1931標準。CIE1931色坐標圖中，用(x,y)的坐標值來表示顏色。x表示與紅色有關的相對量值，y表示與綠色有關的相對量值。建立色坐標后，光源的顏色就可以用色空間上的某一點表示出來。在明確CIE1931原理后，我們可以通過定義目標顏色的色坐標進一步計算出RGB三種光色比例，并仿真模擬。以橙色（x=0.5，y=0.35）為例，利用三基色配色計算公式輸入目標顏色的色坐標、光通量，可以算出R、G、B三種顏色各自的光通量。根據該數值進行設定，可模擬出目標顏色。氛圍燈EOL光學檢測設備方案
